赛多利斯电子天平可实现粉料的精确计量

导读:文中，赛多利斯科学仪器（北京）有限公司在文中介绍了粉料的精确计量，可以使用赛多利斯电子天平，文中简单的介绍实验方法。

来源：未知发布日期：2019-07-17 15:09【大中小】

粉料的精确计量，称重模块是核心：称重模块主体为赛多利斯精密电子天平，电子天平通过RS232串行接口与PC端连接。PC端负责对电子天平的控制及实时反馈数据的处理，电子天平数据反馈周期为每秒20~40组，可以满足控制要求。电子天平通过支架独立支撑，电子天平底座采用厚金属板支撑增加质量，保证称重稳定。电子天平表面加防护罩避免粉尘流入。

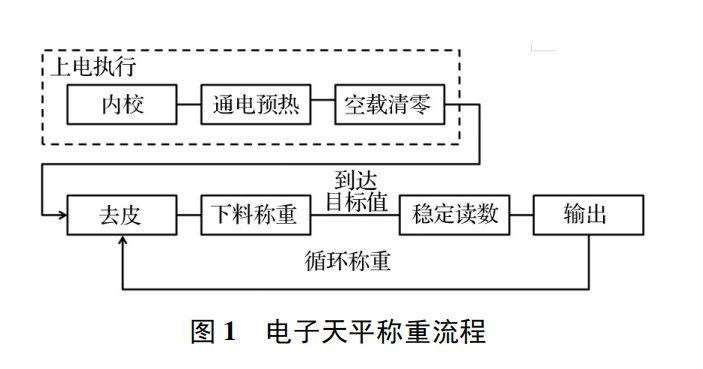

如图1电子天平称重流程介绍所示，电子天平在上电时需要进行内校及通电预热，以适应称重环境。电子天平第一次称重前需在空载时清零。实际称重时，先对装粉料的空碗稳定去皮( 用时约1s) ，然后下料称重，直至到达目标值后停止，粉料最终质量需要有2s的稳定读数后输出。系统反馈偏差e经过分段算法、D/A转换传到振动控制器，振动控制器将模拟量转换成输出电压，实现对粉料下料速度的控制。系统PC端通过串口和电子天平进行连接，对粉料进行称重。计算机通过串口周期读取电子天平数值( 即当前粉料的质量) ，并和目标值进行比较判断，通过分段算法控制振动送料过程，实现闭环控制。
分段控制方法：系统通过电子天平的实时反馈进行闭环称重控制。为了在保证精度的前提下提高称量速度，粉料称重过程通过计算分段完成。考虑控制电压不发生跳变，电压控制分成3段，包括常电压段、线性减电压段和PID调节电压段。常电压段为一个电压常数，目的在于前期能够快速出料提高称粉效率。线性减电压段是一个系统从快速出料到精确称量的过渡段，其起始电压与常电压段的电压值相同，末尾段与PID电压调节上阀值相同。PID调节电压段采用PID算法，通过整定PID参数，能精确地称量到所需的目标质量。测试样数共为9组，观察称重结果发现：有2组无质量偏离，1组有1mg质量偏离，2组有2mg质量偏离，2组有3mg质量偏离，1组质量低于目标值4mg和1组质量高于目标值5mg。整个系统称重误差基本分布在目标值精度范围内，且达到了±5mg的称重精度。
终上所述，赛多利斯电子天平可以运用在粉料的计量中。
